一線地絡時の電圧分布とは？電験で必ず出る超重要テーマを完全解説

この記事でわかること

三相回路のうち 1相が大地と接触する事故 を一線地絡という。

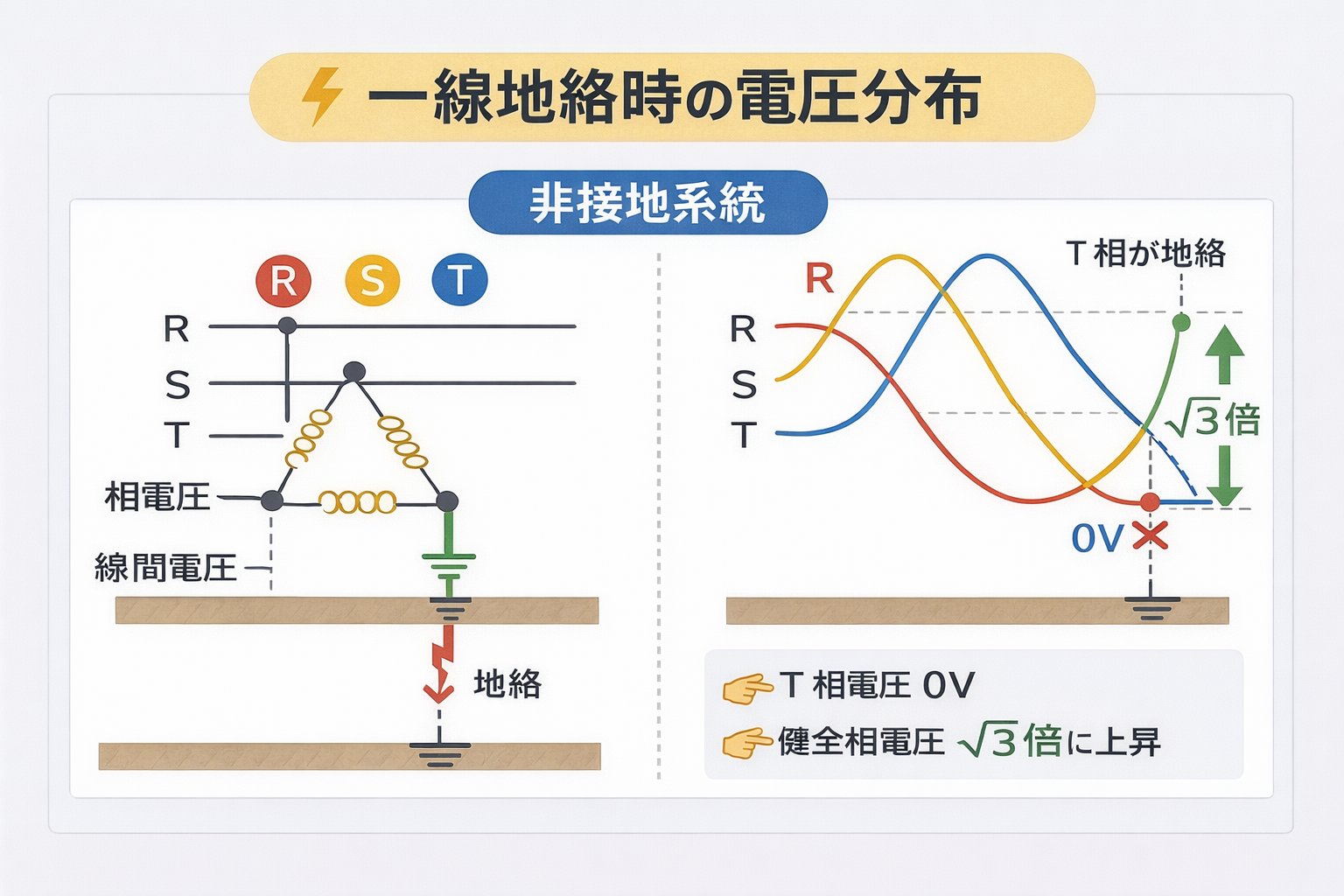

非接地方式では中性点が浮いているため：

👉 地絡相電圧：0V
👉 健全相電圧：√3倍に上昇

健全相電圧 = 線間電圧

直接接地・抵抗接地では：

👉 電圧上昇が起こらない。

系統	健全相電圧
非接地	√3倍上昇
接地系統	ほぼ変化なし

非接地系統だけ電圧上昇する

過電圧が絶縁破壊の原因になる

一線地絡時の電圧分布は電験の定番テーマです。
非接地系統では健全相電圧が√3倍になる点を確実に覚えましょう。
