この記事はこんな人向けです
- 三相交流という言葉を聞いたことはあるが意味が分からない
- なぜ家庭は単相で、工場は三相なのか知りたい
- 電験につながる「考え方」を理解したい
結論｜三相交流は「安定して大きな電力を送れる方式」です
まず結論です。
三相交流とは、位相のずれた3つの交流を組み合わせた電源方式で、
電力を効率よく・安定して使うための仕組みです。
電力の世界では、
三相交流が標準です。
単相交流のおさらい（家庭の電気）
家庭で使っている電気は、
- 単相交流
- 電圧が時間とともに上下する
特徴として、
- 電力が周期的に増えたり減ったりする
- 一瞬「弱くなる」タイミングがある
👉
小さな電力には問題ないが、
大きな機械には不向きです。
三相交流とは何か
三相交流では、
- 同じ大きさ
- 同じ周波数
- ただし 位相が120°ずつずれた
3つの交流電圧を使います。
- R相
- S相
- T相
この3つが組になって動きます。

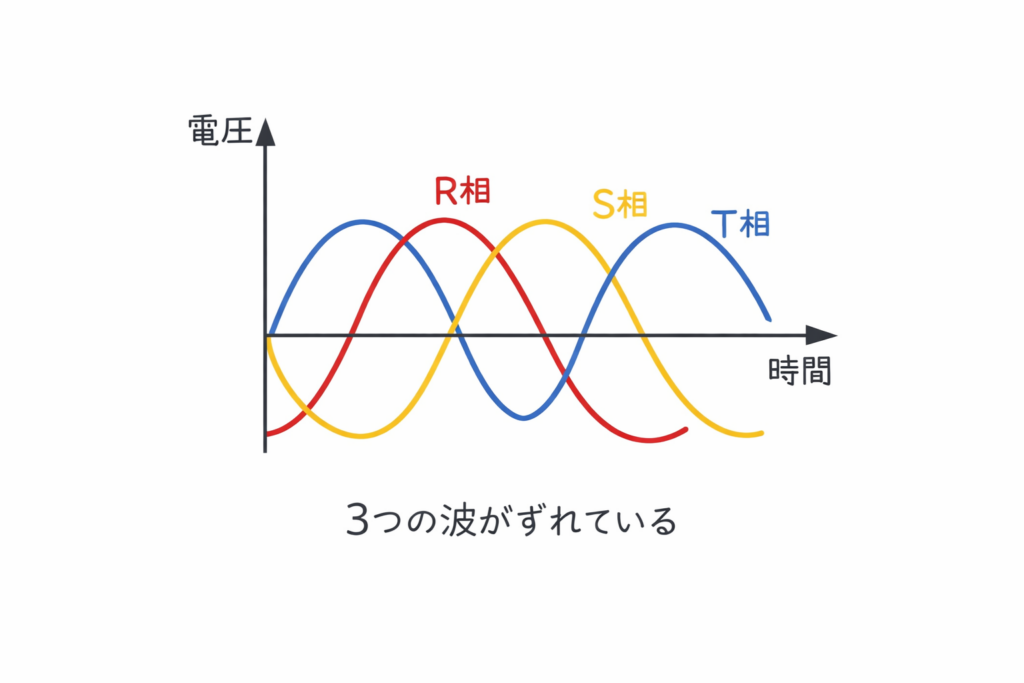

三相交流のイメージ（重要）
この図のポイントは：
- 3つの波が時間的にずれている
- どれかが弱くても、他が補う
👉
全体として電力が途切れにくい
なぜ三相交流は電力が安定するのか
三相交流では、
- 各相の電力変動が
- お互いを補い合う
結果として、
合計の電力がほぼ一定になる
これが最大のメリットです。
三相交流はモーターと相性が良い
三相交流を使うと、
- 回転磁界が自然に発生
- モーターが滑らかに回る
👉
- 効率が良い
- 振動が少ない
- 構造が簡単
そのため、
工場・エレベーター・ポンプは三相交流
が基本です。
三相交流は送電にも有利
送電の面でも、
- 同じ電力を
- 少ない電線で
- 効率よく送れる
👉
材料・損失・設備容量を抑えられる
これが、
発電所〜送電〜工場まで
三相交流が使われる理由です。
結線方式（予告）
三相交流には、
- Y結線（スター）
- Δ結線（デルタ）
という結び方があります。
👉
ここから先は
電験らしさが一気に出てくる分野です。
今日のポイントはこれだけ
三相交流は、電力を安定・効率よく使うための方式
- 位相が120°ずれた3つの交流
- 電力が途切れにくい
- モーター・送電に最適
まとめ
- 単相交流：家庭向け
- 三相交流：電力・産業向け
- 三相は電力が安定する
- 電験・実務の基本中の基本
